DIY IKEA Trofast EBB & Flood

Ensimmäisenä pitää sanoa että tämä idea on lähtöisin Chiliyhdistyksen sivuilta jossa samaa settiä on käytetty NFT:nä.

http://www.chiliyhdistys.fi/fi/chili/chilinkasvatus-ikea-nft/

Tein EBB:stä pari eri versiota kun hätähousu meni etsimään sopivia liittimiä eri liikkeistä. Esittelen tässä molemmat versiot mutta suosittelen käyttämään läpivientinä suoraan 13mm liitännällä olevaa liitintä.

Jos nyt alkuun laitetaan tarvikkeista listaa:

IKEA Trofast 42x30x10 laatikko 2€ (600.940.72)

IKEA Trofast 42x30x23 laatikko 3€ (102.525.73)

Vesipumppu esim. Platinium 250 13€ Pavunvarsi

13mm ja 19mm letkua 1,20€/m ja 1,80€/m Pavunvarsi

Läpivienti 13mm liittimellä 4,20€ Pavunvarsi

tai Läpivienti Puuilo

19mm jatkoliitin Puuilo

Hyttysverkko

Erilaisia työkaluja

jos päädyt käyttämään Puuilossa myytävää läpivientiä, tarvitset lisäksi 13/19mm supistusliittimen.

Lisäksi kannattaa harkita Pavunvarressa myytävää suodatinta läpivientiin niin ei tarvitse hyttysverkosta tehdä.

Kannattaa muistaa myös se että tämä systeemi on suunniteltu käyttämään 13mm vesipumpun lähtöä.

Tässä kuva ennen aloitusta, lisäksi tarvitset työkalun jolla tehdä reiät. Itse käytin mattoveitseä mutta suosittelen ehdottomasti käyttämään poraa.

Ensimmäisenä merkkaa haluamaasi kohtaan tulevat reiät. Itse käytin sopivan kokoista hylsyä piirtoapuna. Toinen reikä on siis vesipumpulta tuleva ja toinen on ylivuodolle tuleva reikä.

Tässä näkyy reikä valmiina läpiviennille.

Ja tässä läpivienti paikallaan ja hyttysverkko vedetty suojaksi ettei hydrosora pääse tukkimaan pumppua.

 Ja toinen reikä ylivuodolle.

19mm letkusta tehdään jatko läpiviennille, letkun pituudella määritetään missä kohtaa menee tulvimiskorkeus. Suosittelen laittamaan letkun paikalleen ennen mittaan leikkaamista. Lisäksi kun letkun päätä kastelee kuumalla vedelle, menee se paremmin liittimeen paikalleen.

Ylivuotoletku paikallaan ja siihen vedetty nippusiteellä hyttysverkkoa ettei hydrosora pääse resosäiliöön.

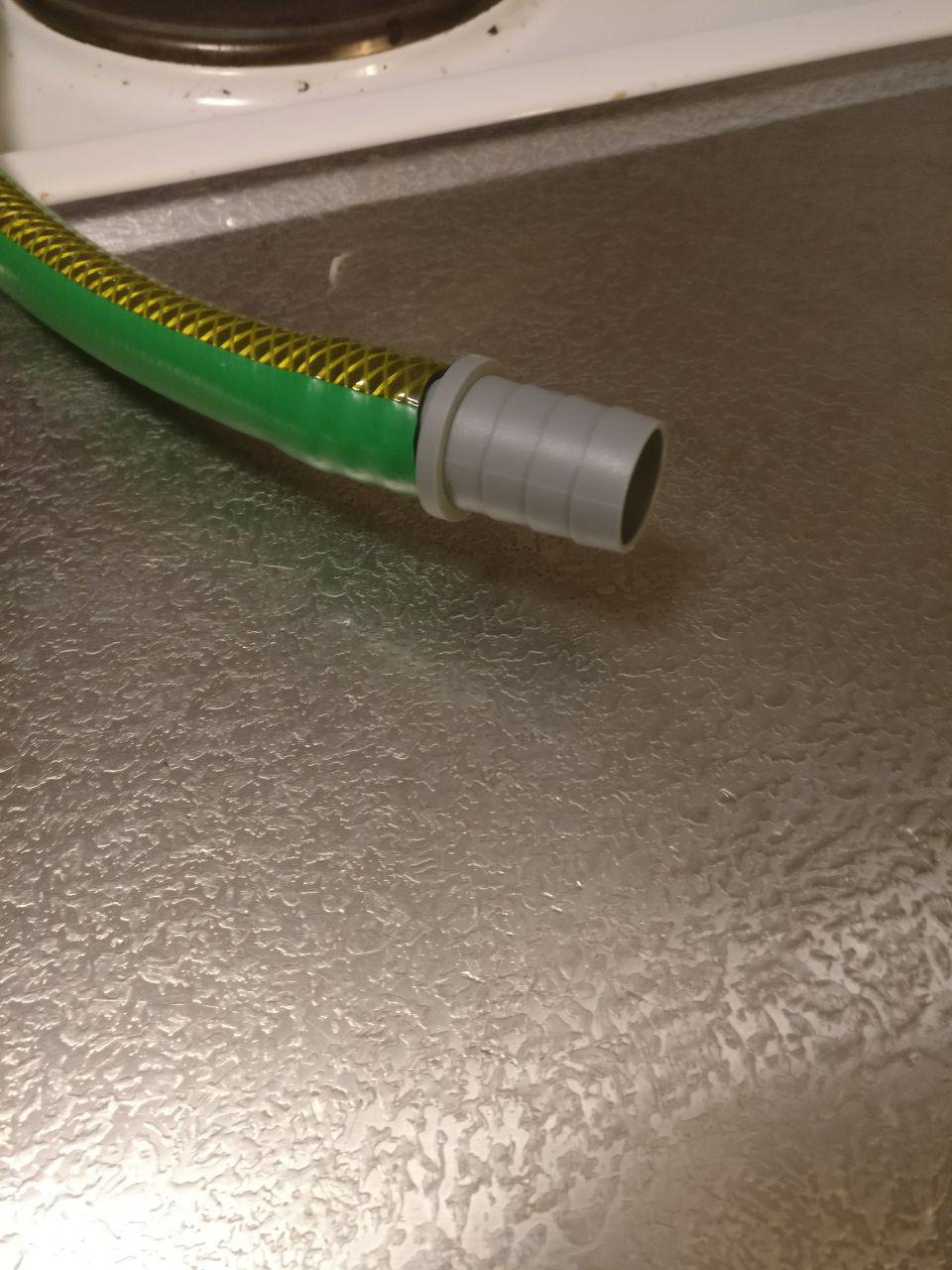

Nämä kaksi kohtaa ovat turhia mikäli käytetään suoraan 13mm läpivientiä. Kuvassa näkyy 13mm/19mm supistusliitin ja 19mm letku. Tämän liitoksen tekemiseen suosittelen myös letkun lämmittämistä kuumalla vedellä.

 Tässä myös 13mm letku laitettuna paikalleen.



Tässä näkyy hyvin ero. Vasemmanpuoleisessa käytetty Puuilosta löytyvää läpivientiliitintä ja oikean puoleisessa Pavunvarressa myytävää läpivientiliitintä.



Tässä valmiit laitokset. Vasemman puoleiseen ajattelin ostaa vielä suodattimen Pavunvarresta. https://pavunvarsi.fi/vedenkierto-ja-hapetus/letkut-ja-liittimet/liittimet-13mm/zzn-suodatin-l-pivientiin.html

Käytännön testailua en vielä ole tehnyt, pitää ensin idättää chilit jotta pääsee testaamaan näiden toimintaa.

Lopuksi vielä että toivottavasti näistä on iloa muillekin harrastajille. Kehitysideoita otan mielelläni vastaan.
